БЛОК УПРАВЛЕНИЯ ЭЛЕКТРОСАУНОЙ

ПАСПОРТ

KG417.04П

  1.НАЗНАЧЕНИЕ

БЛОК УПРАВЛЕНИЯ ЭЛЕКТРОСАУНОЙ (БУ)  предназначен для ручного и автоматического управления оборудованием сауны или парной.

  2.ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• 2.1.Рабочее напряжение                     220/380В  однофазной/трехфазной сети переменного тока  50Гц
• 2.2.Коммутируемая мощность  в режиме нагрузки АС-1
          Нагреватели электропечи:
              Силовой блок  тип 06               не более 6,6 кВт
              Силовой блок  тип 09               не более 9 кВт
              Силовой блок  тип 15               не более 15 кВт
              Силовой блок  тип 34               не более 34 кВт
          Освещение                                    два канала, не более 500 Вт на канал в режиме AC-1
          Вентилятор                                   не более 200 Вт
          Дополнительная нагрузка            не более 200 Вт в режиме АС-3
                                                                 не более 500 Вт в режиме АС-1
• 2.3. Аппараты защиты от перегрузки и короткого замыкания
          исполнение А0 электроцепь нагревателей без встроенной защиты (требуется внешний автоматический выключатель), предохранители в цепях управления
          исполнение А1 общий автоматический выключатель + предохранители в цепях управления
• 2.4 Температура регулирования     не более 120 С^о
• 2.4. Габаритные размеры                  247х195х96 мм
• 2.5. Исполнение                                   IP44
• 2.6 Вариант управления:
         исполнение WL только локальное управление по сети WiFi
         исполнение WI локальное управление + удаленное управление через WiFi сеть подключенную к интернет (Телеграмм бот)

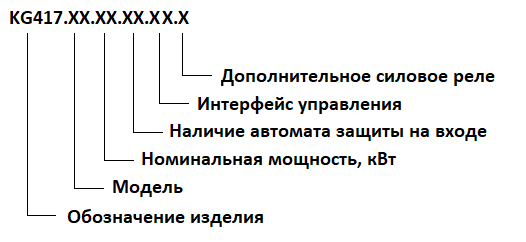

 Обозначение изделия

ПРИМЕР обозначения изделия KG417.04.09.A0.WI.0
             Блок управления электросауной для нагревателя мощностью до 9,0 kВт без защитного автомата на входе с возможностью локального и удаленного управления, при               помощи мобильного телефона без дополнительного реле.

Заводской номер:    1.Находится на внутренней стороне крышки изделия  2. Доступен для чтения из страницы WiFi по команде /production

Дата изготовления:  1.Находится на внутренней стороне крышки изделия  2. Доступна для чтения из страницы WiFi по команде /production

Условия установки изделия:

• Изделие предназначено для установки в закрытом помещении без резких изменений температуры.
• Воздуху рабочей зоны соответствует ГОСТ 12.1.005.
• Исполнение электротехнических средств соответствует ПУЭ Издание 7.
• Уровень вибрации соответствует требованиям ГОСТ 12.1.012.
• Продукции промаркирована в соответствии с требованиями ГОСТ 12969.

Изделие соответствует нормам безопасности по:

• ТР ТС 004/2011 «О безопасности низковольтного оборудования»
• ТР ТС 010/2011 «О безопасности машин и оборудования»;
• ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
• Указать каким техническим регламентам таможенного союза соответствует??
• Паспорт соответствует ГОСТ 2.610 «Правила выполнения эксплуатационной документации».
• Сертификат соответствия № EASC KG417 / 035.RU.02.02745

3. КОМПЛЕКТНОСТЬ

Примечание: *Состав комплекта  может быть изменен по специальному требованию потребителя при оформлении договор - заказа на поставку продукции.

5.УПАКОВКА

 Изделие упаковывается в индивидуальную коробку из гофрокартона с амортизирующими вставками из пенопласта расположенными внутри коробки. Все комплектующие к изделию также находятся внутри коробки.

6. СРОК СЛУЖБЫ И ГАРАНТИИ ИЗГОТОВИТЕЛЯ

• Предприятие — изготовитель гарантирует соответствие изделия требованиям конструкторской документации, при условии соблюдения правил использования, транспортировки, хранения, монтажа и эксплуатации.
• Гарантийный срок эксплуатации – один год со дня приобретения.
• Претензии к качеству товара могут быть предъявлены в течение гарантийного срока.
• Неисправные изделия в течение гарантийного срока ремонтируются или обмениваются на новые бесплатно. Решение о замене или ремонте изделия принимает сервисный центр. Замененное изделие или его части, полученные в результате ремонта, переходят в собственность сервисного центра.
• Затраты, связанные демонтажем, монтажом и транспортировкой неисправного изделия в период гарантийного срока потребителю не возмещаются.
• В случае необоснованности претензии, затраты на диагностику и экспертизу изделия оплачиваются потребителем.
• Изделия принимаются в гарантийный ремонт (а также при возврате) полностью укомплектованными.
• Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя.
• Срок службы изделия 10 лет со дня ввода в эксплуатацию.

Гарантия не распространяется на дефекты, возникшие в случаях:

• нарушения паспортных режимов хранения, монтажа, испытания, эксплуатации и обслуживания изделия;
• ненадлежащей транспортировки потребителем;
• наличия следов воздействия веществ, агрессивных к материалам изделия;
• наличия повреждений, вызванных пожаром, стихией, форс-мажорными обстоятельствами;
• повреждений, вызванных неправильными действиями потребителя;
• наличия следов постороннего вмешательства в конструкцию изделия.

Производитель оставляет за собой право внесения изменений в конструкцию, улучшающие качество изделия при сохранении основных эксплуатационных характеристик.

7.РЕКЛАМАЦИИ

В случае обнаружения дефектов или поломок элемента изделия в период гарантийного срока по вине изготовителя составляется потребитель должен заявить в виде электронного письма на указанный ниже адрес в котором необходимо указать следующие сведения:

• Наименование и модель изделия;
• Даты приобретения, монтажа и ввода в эксплуатацию;
• Контактные данные потребителя (адрес электронной почты или номер телефона);
• Сведения об имевшихся неисправностях.

Детали, вышедшие из строя и послужившие причиной поломки изделия, должны быть сохранены до решения о ремонте или замене.

8. ДАННЫЕ ИЗГОТОВИТЕЛЯ
