Заслонка вентиляционная с электроприводом

Заслонка вентиляционная (воздушная) служит для полного или частичного перекрытия вентиляционного канала при настройке расхода воздуха в работающей системе

вентиляции или ее полной остановке.

Заслонка может выполнять охранные функции в составе вентиляционных установок, закрываясь при их выключении и предотвращая попадание холодного наружного воздуха в систему

при ее выключении.

Заслока может быть использована в VAV-системах и обеспечивает регулируемую подачу воздуха в заданную зону. Поддерживается работа зависимого от давления терминала VAV

(Pessure Dependent).

По своим параметрам, заслонка совместима с другими вентиляционными системами и может использоваться, например,

совместно с контроллерами таких фирм как Бризарт(Breezart).

Заслонка вентиляционная не предназначена для регулирования воздушных потоков, содержащих пыль, твердые, липкие примеси, а также взрывоопасные смеси.

Конструктивно заслонка выполнена в виде соединительного нипеля, в который вмонтирована поворотная шторка и снаружи установлен электромеханический привод с блоком управления.

При отключении питания, как запланированного, так и аварийного, заслонка (с блоком управления Тип 1 и источником резервного питания) может автоматически закрыться.



Корпус представляет собой круглый воздуховод из оцинкованной стали. Корпуса заслонок выпускаются в двух исполнениях, стандартном, длина 200мм и укороченном, дина 100мм.

Укороченный вариант заслонки, расчитан в основном на присоединение к гофрированному гибкому воздуховоду при помощи хомутов..

На боковой поверхности корпуса имеется кронштейн для крепления к любой поверхности в любом пространственном положении за исключением положения, когда привод заслонки находится

снизу.

В зависимости от исполнения, шторка заслонки может быть без уплотнения или с уплотнением. Уплотнение выполненное из высококачественного, устойчивого к температурному воздействию силикона и обеспечивает плотное перекрытие канала.

Заслонка вентиляционная укомплектовывается любым из нижеприведенных блоков управления:

- Тип 01 - блок управления с ручным заданием положения шторки при помощи настенного пульта или от контроллера управления вентиляцией;

- Тип 02 - блок управления с ручным заданием положения шторки при помощи радиопульта в виде брелка;

- Тип 03 - блок управления с интерфейсом RS-485 для применения с автоматическими системами.

- Тип 04 - блок управления с интерфейсом WiFi для применения с автоматическими системами и управления через интернет.



.

Помимо использования в системах вентиляции, заслонка нашла применение при подаче внешнего(уличного) воздуха в отопительные печи и камины. Обладая таким важным свойством,

как независимость места установки заслонки от места размещения органов управления, позволяет устанавливать ее в любом удобном месте(обычно в подвале) и комфортно

управлять процессом горения хоть с дивана.

Удобно применять управляемую заслонку в системах воздушного отопления помещений. Используя одну печь или камин в качестве источника тепла можно с помощью воздуховодов

быстро подать теплый воздух в любой уголок. Регулируя потоки нагретого воздуха при помощи дистанционно управляемых заслонок можно равномерно прогреть все помещения или

наоборот, быстро прогреть только некоторые из них.

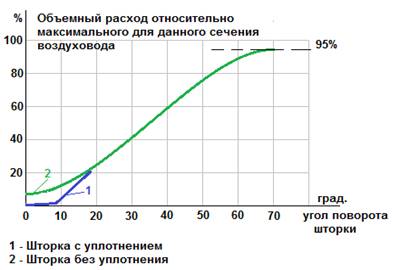

График зависимости воздушного потока от положения заслонки

График зависимости воздушного потока от положения заслонки

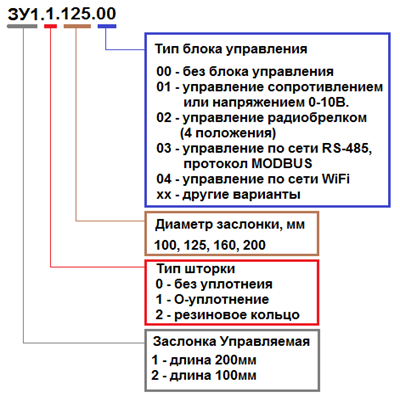

Система обозначения заслонки

Система обозначения вентиляционной заслонки
